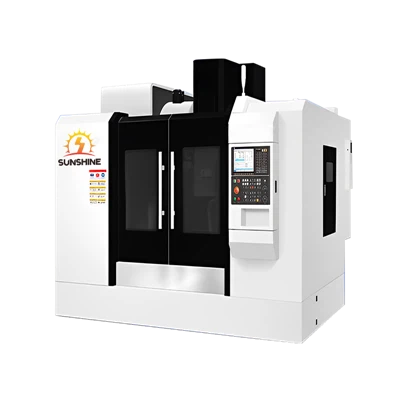

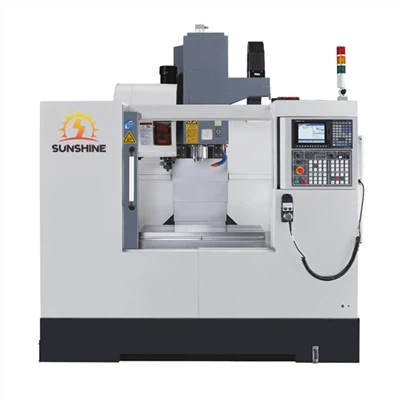

Volledig automatisch CNC verticaal bewerkingscentrum verwerkt onderdelen
Het volledig automatische CNC verticale bewerkingscentrum is een sterk geautomatiseerde mechanische apparatuur die wordt gebruikt om verschillende onderdelen te verwerken. Dergelijke machinegereedschappen zijn vaak voorzien van multi-asbesturing, automatische gereedschapswisseling, automatische werkstukhouder en andere geavanceerde automatiseringsfuncties om de productie-efficiëntie te verhogen en handmatige interventie te verminderen. Hieronder volgen de algemene stappen en kenmerken van dit soort mechanische apparatuur bij het verwerken van onderdelen:
1.CAD/CAM-ontwerp en programmering:
Het bewerkingsproces begint meestal met een CAD-model van het onderdeel. Met behulp van computer-aided design en computer-aided manufacturing software kunnen engineers digitale modellen van onderdelen maken en bewerkingsprogramma's genereren.
2. Werkstukklemmen:
Het werkstuk wordt meestal op de werkbank vastgehouden door klemmen om stabiliteit te garanderen tijdens het bewerkingsproces. Automatische CNC verticale bewerkingscentra zijn meestal uitgerust met automatische klemsystemen die automatisch de klemkracht en positie kunnen aanpassen aan verschillende werkstukken.
3. Automatische gereedschapsvervanging:
Bewerkingscentra hebben doorgaans gereedschapsmagazijnen die verschillende gereedschappen van verschillende typen en maten bevatten. Afhankelijk van de behoeften van het bewerkingsprogramma kan het automatische gereedschapswisselsysteem automatisch gereedschappen selecteren en wisselen tijdens het bewerkingsproces zonder handmatige tussenkomst.
4. Automatische meting en kalibratie:
Sommige geavanceerde CNC verticale bewerkingscentra zijn uitgerust met automatische meet- en kalibratiesystemen. Tijdens het verwerkingsproces kan de machinetool automatisch de grootte van het onderdeel meten en indien nodig automatische kalibratie uitvoeren om de verwerkingsnauwkeurigheid te garanderen.
6. Meerassige bewegingsregeling:
Dit type mechanische apparatuur heeft meestal een multi-assig besturingssysteem dat gelijktijdige beweging van meerdere assen kan bereiken. Dit maakt het mogelijk om complexe snij- en bewerkingsbewerkingen in drie dimensies uit te voeren.
7. Realtime monitoring en feedback:
Volledig automatische CNC-bewerkingscentra zijn doorgaans uitgerust met realtime monitoringsystemen die verschillende parameters tijdens het bewerkingsproces kunnen bewaken. Deze realtime monitoring helpt potentiële problemen te detecteren en indien nodig automatische aanpassingen te doen.
8. Geautomatiseerde productielijnintegratie:
In de context van industriële automatisering kunnen volledig automatische verticale CNC-bewerkingscentra in de gehele productielijn worden geïntegreerd. Zo kunnen ze communiceren en samenwerken met andere automatiseringsapparatuur en zo een hoger niveau van geautomatiseerde productie bereiken.
Over het geheel genomen kan de geautomatiseerde mechanische uitrusting van het volautomatische verticale CNC-bewerkingscentrum een hoge mate van nauwkeurigheid, efficiëntie en flexibiliteit bieden bij het bewerken van onderdelen, waardoor het productieproces intelligenter en geautomatiseerder wordt.
| Specificaties | eenheid | VMC650 NL | VMC850 NL | VMC855 NL | VMC1050 | VMC1160 | VMC1370 | VMC1580 |
| Tafelgrootte 工作台尺寸 |
Mm | 900x400 | 1000X500 | 1000x550 | 1000x530 | 1200x600 | 1500x700 | 1700x800 |
| Maximale belasting van de tafel 工作台最大承重 |
Kg | 350 | 500 | 500 | 600 | 1000 | 900 | 1500 |
| X/Y/Z-asbeweging X/Y/Z轴坐标行程 |
Mm | 650x400x500 | 800x500x500 | 800x550x550 | 1000x500x600 | 1100x600x600 | 1300x700x700 | 1500x800x700 |
| Afstand tussen spindelmidden en kolom 主轴中心线至立柱正面导轨距离 |
Mm | 476 | 552 | 590 | 580 | 650 | 752 | 871 |
| Afstand tussen spindelkop en werktafeloppervlak 主轴端面至工作台上平面距离 |
Mm | 100-600 | 120-670 | 120-670 | 140-740 | 120-720 | 150-850 | 150-900 |
| X/Y/Z Maximale invoersnelheid X/Y/Z最大进给速度 |
mm/min | 10000 | 10000 | 10000 | 10000 | 10000 | 8000 | 10000 |
| X/Y/Z Max. Snelle doorgang X/Y/Z最大快移速度 |
m/min | 32/32/30 | 32/32/30 | 32/32/30 | 32/32/24 | 32/32/30 | 20/20/15 | 20/20/16 |
| spindelsnelheid 主轴转速 |
toerental/minuut | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 |
| spindel conus 主轴锥孔 |
type | BT40 | BT40 | BT40 | BT40 | BT40 | BT40 | BT50 |
| Vermogen van de spindelmotor 主轴电机功率 |
kW | 5.5/7.5 | 7.5/11 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | 15/18 |
| X/Y/Z-as servomotorvermogen X/Y/Z轴伺服电机功率 |
kW | 2.6/2.6/2.8 | 3.9/3.9/3.6 | 3.9/3.9/3.6 | 3.9/3.9/3.6 | 4/4/5 | 4/4/5 | 4.5/4.5/4.5 |
| X/Y/Z-motoraansluiting X/Y/Z电机连接方式 |
Rechtstreeks 直联 |
Rechtstreeks 直联 |
Rechtstreeks 直联 |
Direct 直联 |
Rechtstreeks 直接 |
Direct 直接 |
Direct 直接 |
|
| X/Y/Z Geleidingstype X/Y/Z导轨类型 |
Lijnrail 线轨 |
Lijnrail 线轨 |
Lijnrail 线轨 |
Lijnrail 线轨 |
derde regel 3线 |
Twee lijnen en één harde lijn 2线一硬 |
Twee lijnen en één harde lijn 2线一硬 |
|
| T-sleuf 工作台T型槽 |
Mm | 3-18x125 | 5-18x90 | 5-18x90 | 5-18x90 | 5-18x100 | 5-18x145 | 5-22x145 |
| Herhaalde positioneringsnauwkeurigheid 重复定位精度 |
Mm | ±0.004 | ±0.004 | ±0.004 | ±0.004 | ±0.005 | ±0.005 | ±0.005 |
| Gereedschapsmagazijn 刀库形式 |
Hoedtype/schijftype 斗笠式/圆盘式 |
Hoedtype/schijftype 斗笠式/圆盘式 |
schijftype 圆盘式 |
schijftype 圆盘式 |
schijftype 圆盘式 |
schijftype 圆盘式 |
schijftype 圆盘式 |
|
| Gereedschapscapaciteit 刀库容量 |
16T/16T | 24T | 24T | 24T | 24T | 24T | 24T | |
| Maximaal gereedschapsgewicht 最大刀具重量 |
Kg | 7 | 8 | 8 | 8 | 8 | 8 | 15 |
| Maximale gereedschapslengte 最大刀具长度 |
Mm | 250/300 | 250/300 | 300 | 250/300 | 300 | 300 | 300 |
| Elektrisch vermogen 电气总容量 |
kVA | 10 | 15 | 15 | 15 | 18 | 22 | 30 |
| Machineafmetingen (LxBxH) 机床尺寸(长x宽x高) |
Mm | 2300x2000x2300 | 2600x2380x2700 | 2600x2380x2700 | 3200x2420x2400 | 3100x2490x2380 | 3600x3000x2700 | 4260x3545x3200 |
| Netto gewicht (ongeveer) 机床重量(约) |
Kg | 4500 | 5000 | 5000 | 6000 | 7000 | 11000 | 12000 |
